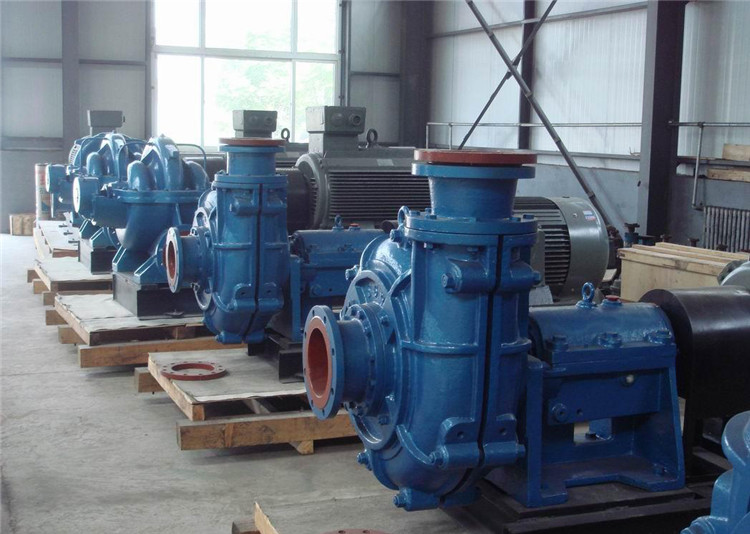

ZJ系列渣漿泵的型式分兩大類，一類是 ZJ型，為臥式軸向吸入單級單吸離心式渣漿泵；另一類是ZJL型，為立式軸向吸入單級單吸離心式渣漿泵。

　　1. ZJ型渣漿泵的結構特征與型號

　　(1)ZJ型渣漿泵的結構特征

　　①泵頭部分

　　ZJ型渣漿泵的泵頭部分包括泵殼、葉輪和軸封裝置。泵頭與托架用螺栓聯結。根據需要，泵的出水口位置可按45°間隔旋轉八個不同的角度安裝使用。

　　ZJ型渣漿泵的泵殼為雙層殼體結構。外層為金屬泵殼( 前泵殼、后泵殼)，其材料通常為HT200或QT500-7;內層殼體可用高鉻合金鑄鐵制做(包括渦殼、前護板、后護板)，或用橡膠制作(包括前渦殼、后渦殼)。

　　葉輪由前蓋板、后蓋板、葉片、背葉片構成。葉片為扭曲葉片，通常有3-6枚。背葉片分布在前蓋板和后蓋板的外側，通常為8枚。葉輪的材質為高鉻合金鑄鐵，葉輪與軸為螺紋聯結。

　　軸封裝置有副葉輪+填料組合密封、填料密封、機械密封三種型式。

　　副葉輪十填料組合密封型式由填料箱、副葉輪、水封環(huán)、填料、填料壓蓋、軸套組成。

　　填料密封型式由填料箱、間隔套、水封環(huán)、填料、填料壓蓋、軸套組成。

　　機械密封型式由填料箱、間隔套、機械密封末壓蓋、軸套組成。

　?、谕屑懿糠?/p>

　　托架部分有水平中開式和筒式兩種結構。

　　中開式托架有稀油潤滑和油脂潤滑兩種型式。稀油潤滑托架主要由托架體、托架蓋、軸、軸承箱、軸承、軸承壓蓋、擋套、螺母、油封、擋水盤、拆卸環(huán)等零件組成，150ZJ及以上各泵型還帶有水冷卻裝置。油脂潤滑托架與稀油潤滑托架主要區(qū)別是：增加了嵌入透蓋和油杯，去掉了水冷卻裝置。
